Зачем нужен обратный клапан на водопроводе?

Обратные клапаны: виды арматуры для систем водоснабжения и отопления в доме

Обратный клапан — это небольшой запорный элемент, который предотвращает движение потока в трубопроводе в обратную сторону и поддерживает необходимый напор в системе. Это защита от прорывов труб, поломок котлов или насосного оборудования и не только. Для чего нужен обратный клапан в водопроводе? Как выбрать оптимальный тип устройства? Что учесть при монтаже? Ответим в статье.

Для чего нужны обратные клапаны?

Механическое устройство, которое пропускает поток воды только в одну сторону, называется обратным клапаном. Принцип его действия заключается в том, что при противоположном направлении потока жидкости или газа срабатывает затвор. При монтаже отопительных и водопроводных систем часто возникает необходимость исключить обратный поток. Поэтому клапаны незаменимы в следующих случаях:

• для обеспечения стабильной работы трубопроводной системы, в том числе для исключения гидравлического удара, предотвращения протечек бытовой техники: без обратного клапана отработанная вода из слива может после окончания стирки попасть назад в барабан стиральной машины;
• чтобы минимизировать риск попадания лишнего воздуха в водопровод, что может привести к разрыву трубы и затоплению помещения;
• для экономии электроэнергии в системе с электробойлером: обратный клапан не даст вытечь горячей воде при аварийном отключении прибора и к тому же защитит его от скачков давления в водопроводе;
• для обеспечения подачи воды в отдельных жилых домах, когда вода подается из скважины с помощью насоса. Если подающий насос отключен, при помощи обратного клапана в системе поддерживается нужный рабочий напор. К тому же вода не направляется обратно в скважину, так что не требуется лишней траты электроэнергии для того, чтобы ее вернуть.

Возможности обратных клапанов используются в различных направлениях сантехнических работ:

• при монтаже и ремонте водопровода жилищно-коммунальные службы устанавливают обратные клапаны на стояках. Благодаря этому вода не идет из труб с большим давлением в трубы с меньшим;

На заметку

Жильцы многоквартирных домов иногда отмечают погрешности в показаниях счетчиков. Такие сбои могут происходить именно из-за отсутствия или неправильного монтажа обратных клапанов: из-за разницы рабочего давления в системах водоснабжения холодная вода попадает в трубопровод с горячей.

• во время монтажа бойлеров обязательно устанавливают обратные клапаны на входе холодной воды: как было указано выше, это защищает прибор от неисправностей при скачках давления воды и аварийном отключении;

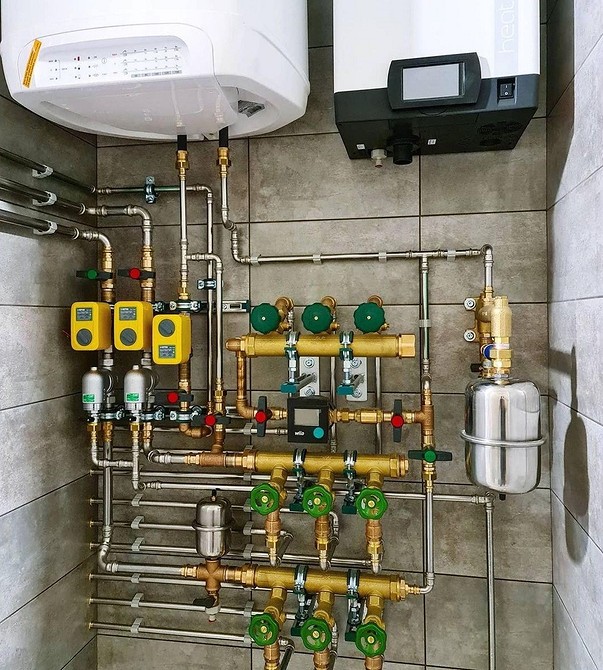

• в обвязке котельного оборудования: клапан устанавливается в обводном трубопроводе (байпасе), чтобы при отключении насоса обеспечивалась естественная циркуляция теплоносителя по системе, что поддержит ее в рабочем состоянии;
• в загородных домах с собственными скважинами обратный клапан устанавливается перед погружным насосом. Если насос остановится, клапан не даст воде слиться и предотвратит раскрутку рабочего колеса насоса в обратную сторону, ведь это может ему навредить;

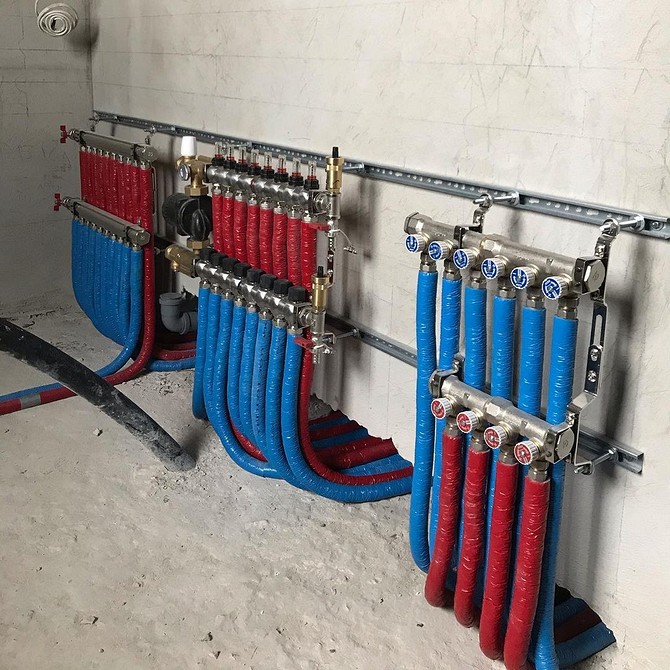

• в частных домах, где для различных целей установлено несколько контуров отопления с разными насосами, обратный клапан ставится так, чтобы больший насос не вызывал обратное движение воды, иначе может выйти из строя котел или даже вся система, и придется выделить значительные средства на ремонт.

Какие бывают обратные клапаны для воды: рассматриваем типы

Чтобы выбрать лучший обратный клапан, нужно отталкиваться от цели установки и конструкции системы. Различные виды клапанов работают по разному принципу.

• Шаровой. Запорный элемент сделан в виде шара, покрытого максимально износоустойчивым синтетическим герметиком. Шарик поднимается, когда вода идет в правильном направлении, и опускается, перекрывая воду, при движении потока в обратную сторону.
  Шаровые клапаны не обязательно менять полностью после износа — их можно отремонтировать. Но и поломки случаются очень редко, потому что элементы устройства не трутся друг об друга. Из минусов — необходимость большого пространства, чтобы разместить подъем клапана, а также достаточно высокое давление — от 25 бар, потому что при меньшем давлении шаровой клапан не сработает. В ЖКХ он обычно применяется в трубопроводах с маленьким диаметром.
• Дисковый, он же пружинный обратный клапан. Внутри помещается пружина с закрывающим элементом на одном конце. Когда вода идет в нужную сторону, пружина сжата и пропускает воду. При обратном потоке пружина разжимается, устанавливая затвор поперек хода.
  Клапаны такого рода довольно недорогие и не требуют техобслуживания. Но постепенно внутри такого устройства образуются минеральные отложения, и тогда клапан придется заменить полностью. Также в совсем дешевых моделях пружина может разжиматься слишком резко, что повышает риск гидроудара. Но более современные варианты оборудованы механизмом, благодаря которому пружина срабатывает плавно.
  Эта модель используется как в бытовых водопроводах, так и в разных отраслях промышленности. Не подходит она только для вязких сред, а также загрязненных или содержащих твердые включения.
• Поворотный обратный клапан, который также называют лепестковым, представляет собой пластинку-лепесток на шарнирах, которая откидывается при прямом потоке воды и закрывается при обратном.
  У поворотных клапанов нет пружин, которые собирают минеральные отложения и быстро изнашиваются. Кроме того, такие клапаны тоже недорогие. Они чаще всего используются в системах водопровода ЖКХ и отопления частных домов.
• Двустворчатый клапан — это вариант поворотного, когда лепестков два и они распахиваются от прямого потока, пропуская его с двух сторон. У таких моделей повышенное гидравлическое сопротивление, поэтому скорость движения жидкости ниже. Их часто устанавливают при сложной рабочей среде (морская вода, нефть), потому что можно выбрать подходящий под нее уплотнительный материал.

Чтобы решить, какой обратный клапан для воды выбрать, стоит обратить внимание на способ его монтажа: подойдет ли он для конкретной системы водопровода или отопления.

• Фланцевые обратные клапаны. Крепятся при помощи специальных элементов в виде дисков. Чаще всего бывают шаровыми. Из-за повышенной прочности устанавливаются даже на больших диаметрах. Изготавливаются обычно из стали.
• Межфланцевые обратные клапаны устанавливаются, как следует из названия, между фланцами. Также изготавливаются из стали. Имеют компактные размеры и более низкую стоимость, чем фланцевые.
• Муфтовые. Крепление муфтового обратного клапана — это резьба. Поэтому такие модели очень просты в монтаже. Обычно муфтовые запорные устройства бывают дисковыми. Их часто используют для водопроводных систем многоквартирных и частных домов.
• Сварные. Выполняются из стали. Обеспечивают полную герметичность соединения. Однако имеют и недостатки, такие как невозможность обслуживания, сложность демонтажа и замены. Широко используются в энергетике при больших давлениях и высоких температурах.

Особенности монтажа

Чтобы обратный клапан исправно выполнял свою функцию, важно не только правильно выбрать устройство — с учетом диаметра, материала и способа монтажа, но и ответственно подойти к его установке. Вот несколько нюансов, которые необходимо учитывать в процессе монтажа обратного клапана:

• устанавливать обратный клапан нужно по направлению потока. На корпусе клапана всегда есть пометка в виде стрелки, которая указывает правильное направление;
• нужно обеспечить доступность обратного клапана для ремонта в случае поломки, исключение составляют приварные элементы;
• установка клапана на насосную станцию производится либо в начале всасывающей трубы, либо перед самим насосом;
• при монтаже обратного клапана на водонагреватель нужно отключить устройство от сети и перекрыть воду, а также полностью опустошить бак;

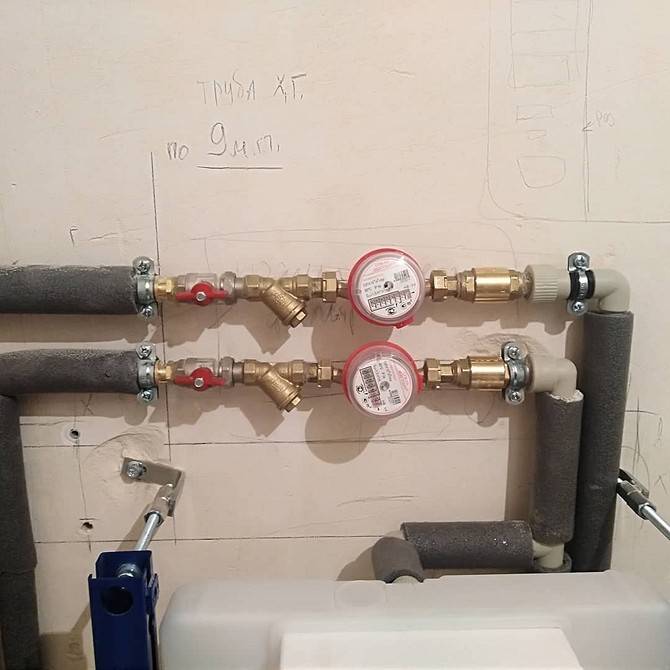

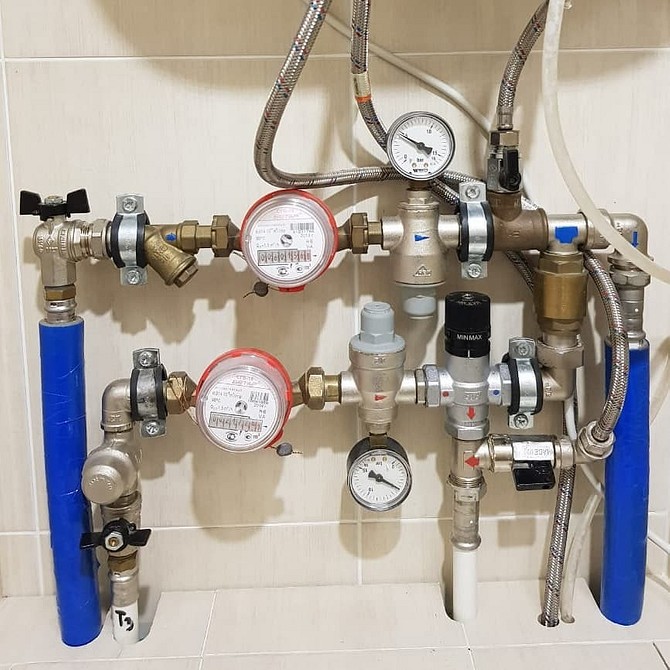

• если клапан устанавливается на счетчик воды, его следует поместить между счетчиком и вентилем;
• в горячем и холодном водопроводе разное давление, поэтому лучше на каждую магистраль установить отдельный клапан, иначе могут происходить сбои температуры воды;
• для уплотнения соединений можно использовать паронитовые прокладки. При этом нужно следить за тем, чтобы они не уменьшали диаметр отверстия, через которое проходит поток. Иначе прокладки повысят давление;
• чтобы обратный клапан не испортился из-за загрязненной рабочей среды, лучше всего поставить перед ним фильтр грубой очистки. Так клапан прослужит значительно дольше;
• для увеличения продолжительности эксплуатации следует также исключить излишнее давление других элементов системы на корпус обратного клапана.

К сожалению, на рынке немало подделок под известные бренды и просто низкокачественной продукции. Поэтому при покупке обратных клапанов стоит обратиться к проверенному продавцу с высокой репутацией.

Где можно приобрести обратные клапаны от производителя

Роман Шидлаускас, представитель компании Rubinetterie Bresciane Bonomi S.p.A., рассказывает, где можно купить обратные клапаны итальянского производства, не опасаясь приобрести подделку:

«История передовой промышленной компании Rubinetterie Bresciane начинается в 1901 году, более 50 лет организация специализируется на производстве комплектующих для сантехнических установок. Ассортимент продукции, помимо обратных клапанов, включает шаровые краны, редукторы давления, пресс-фитинги и многое другое. Все оборудование соответствует международным стандартам качества. И конечно, как и большинство известных брендов, мы встречаемся с попытками фальсифицировать нашу продукцию. Контрафактные товары — серьезная проблема, которая наносит ущерб и производителю, и покупателю. Поэтому, чтобы приобрести оригинальные обратные клапаны Rubinetterie Bresciane, можно обратиться к нашему официальному дистрибьютору — компании «Тепломатика». Данная компания сочетает в себе интернет-магазин и сервисный центр. А значит, получить консультацию, приобрести оборудование и заказать установку можно не выходя из дома».

Нужно ли ставить обратный клапан в квартире?

Обратные клапаны устанавливаются на трубы горячего и холодного водоснабжения. В качестве примера рассмотрим стандартную городскую квартиру в многоэтажном доме. К стояку с холодной и горячей водой подключены:

• Стиральная машина,
• Кухонная мойка,
• Водонагреватель,
• Санузел,
• Ванная и умывальник.

Проблемы, с которыми вы сталкиваетесь

Типичная ситуация для многоквартирного дома: разное давление в каждом из стояков. В трубе с холодной водой давление может быть выше, чем в трубе с горячей и наоборот. Напор легко может повысится в любой момент, но чаще всего он неожиданно понижается в связи с утечкой или даже прорывом трубопровода. Эффект разницы давления потоков часто заметен, когда в одной квартире открывается сразу два крана. Например, открыт смеситель на кухне, из него льется горячая вода, одновременно из лейки сантехнического душа начинает течь холодная. Один поток вытеснил другой.

Во многих домах с централизованным водоснабжением горячая вода отключается минимум на две недели в летний период. На это время в квартирах, где установлены приборы нагрева, перекрывается вентиля подачи жидкости из центральной системы, и по тем же трубам пускается горячая вода из бойлера. Иногда жильцы забывают перекрыть вентиль на водонагревателе, включая подачу воды с центрального стояка. Холодная жидкость с большим давлением перекрывает поток теплой, выдавливая его. В результате из-за всех кранов подается только холодная вода. Дальше она идет в центральный стояк, через несколько минут все жильцы будут мыться холодной водой.

Второй вариант более распространенный, и может произойти в любой квартире. При использовании душевого смесителя происходит похожая на вышеописанную ситуация. Если в стояке с горячей водой давление выше, чем в трубе с холодным, вы получите кипяток в оба крана. При этом счетчик будет крутиться очень быстро, насчитывая кубометры даже, если вода не используется. Горячая жидкость будет не только в стояке, но и во всех квартирах ниже и выше.

Есть еще одна причина, полностью исключающая влияние человеческого фактора. Такая ситуация возникает в результате выхода из строя клапана на смесителе. Недорогие китайские краны приходят в негодность каждые полтора-два года. На них влияет качество воды: хлорка, ржавчина и другие примеси. Как только запорный рычажок сломается, вода хлынет в соседнею трубу, и произойдет вытеснение жидкости. К такому же эффекту может привести одноручковый смеситель на кухне. При опущенном положении ручки смесителя открывает оба клапана, если давление горячей или холодной воды выше, одна жидкость вытесняет другую, распространяясь по системе.

Во всех описываемых случаях в конце месяца придет весьма приличный счет за накрученные обратным потоком кубометры воды. Еще одна неприятность поджидает детей: возможны травмы в результате подачи горячего потока в холодный кран. Кроме того, могут быть испорчены вещи, в стиральную машинку по шлангу вместо холодной воды, подается жидкость температурой до 80 градусов.

Как проверить неполадку?

Если заметили, что счетчик воды в квартире крутится в обратном направлении, перекройте кран с горячей водой, счетчик все еще крутиться – необходимо срочно установить обратный клапан. Пустили воду в кухне и в ванной, если в одном из кранов идет только горячая или холодная – следует смонтировать клапан.

Установка обратного клапана

Чтобы избежать описанных проблем, достаточно просто установить два обратных клапана. Монтируются они после шарового крана на оба стояка квартиры. Если по каким-то причинам у вас еще не установлен сетчатый фильтр после запирающего шарового крана, обязательно смонтируйте его. Обратный клапан всегда устанавливается после счетчика. При монтаже необходимо соблюдать правильное направление. Если поставить обратной стороной, он не сможет выполнять свои функции. Некоторые счетчики уже оборудованы встроенными клапанами. Как правило, они не отличаются высокой надежностью. Миниатюрные обратные клапаны вставляются в отверстие полусгона или устанавливаются на выходе из счетчика.

Внешний вид: плотная резинка и пластиковый круг с перекрестием внутри. Из-за своих компактных размеров и низкого качества исполнения, они могут давать протечку. Поэтому, поставить еще один обратный клапан будет не лишним.

Особенности установки

На поверхности изделия имеется стрелка с указанием движения воды. Сам корпус клапана состоит из двух частей: гайка навинчивается на основание с помощью резьбы, закручивание происходит по часовой, выкручивание против часовой стрелки. При монтаже или демонтажа обратного клапана удерживайте гайку, от которой отходит стрелка.

В каких случаях устанавливается обратный клапан

Клапан устанавливается для предотвращения обратного тока воды, возвращения жидкости в трубопровод или замещения одного потока другим за счет разницы в давлении. Устанавливать клапаны следует:

• Перед бойлером,
• После счетчика,
• Вмести с установкой насосной станций.

Если используете насос для выкачки воды, благодаря обратному клапану вода сразу поступает в кран и не уходит обратно в систему. Такой клапан предотвращает вращение счетчика в обратном направлении при использовании замкнутых контуров. В заводских изделиях обратные клапаны можно встретить в счетчике воды перед эксцентриком смесителя. При монтаже водонагревателя клапан устанавливается на ввод холодной воды, а также на стояк с горячей водой.

Устройство клапана

• Затвор,
• Пружинка,
• Одна-две резинки,
• Металлическая труба с шайбой или без нее.

В стандартном положении затвор закрыт, его подпирает пружинка. Есть два варианта затворов: пластиковый и металлический. Изделия с металлическим затвором используются в системах отопления, пластиковые в общей системе водоснабжения. Чтобы открыть обратный клапан с металлической мембраной, необходимо большое давление. Поэтому, если в системе низкое давление, обязательно используйте только пластиковый затворный механизм. Клапаны с металлическими затворами имеет большую длину в сравнении со своими пластиковыми собратьями. Разница составляет 1 см. При смене уже установленных клапанов необходимо учитывать эту техническую особенность.

Что такое обратный клапан для воды и для чего он нужен

Обратный клапан обязателен для автономных водопроводов. Ставят его и в многоэтажных домах с централизованной подачей воды. Арматурное устройство обеспечивает бесперебойную работу системы, предотвращает возникновение аварийных ситуаций. Разберем виды обратных клапанов для воды, их конструкцию и принцип действия.

Все об обратном клапане

Что это такое

Клапан-обратка относится к устройствам запорной арматуры. Он предназначен для защиты водоподводящей системы от изменений параметров водяного потока: понижения или повышения давления, утечек. Арматурный узел останавливает жидкость, не дает ей продвигаться в обратном направлении. Он защищает сантехнические приборы и магистраль от гидравлического удара.

Это основные причины, для чего нужен обратный клапан для воды. Ставят его на разных участках. Перечислим возможные варианты установки.

• В колодце либо скважине перед погружным насосом. Это предотвращает слив воды после остановки оборудования и не дает насосу работать «на сухую».
• На входе насосной станции.
• После счетчика-водомера. Это защитит прибор от гидроударов, которые возможны при пользовании неисправной сантехникой.
• В систему отопления автономного типа с несколькими контурами с разным давлением.
• Перед сантехническими приборами.

Если арматура монтируется в доме с временным проживанием, например, на даче, необходимо предусмотреть возможность слива жидкости. Иначе при похолодании до минусовых отметок магистраль перемерзнет, и клапан выйдет из строя.

Как устроен обратный клапан

Выпускают несколько видов клапанов-обраток, но устроены они все по одному принципу. Основной элемент — разборный корпус, чаще всего цилиндрической формы. Он состоит из зоны приема, которая соединяется с трубой, ограничителя любого типа, механизма, фиксирующего этот ограничитель, и зоны вывода, которая тоже соединяется с трубопроводом.

Для изготовления корпусных деталей используются разные материалы. Это может быть бронза, латунь, различные вилы стали, высокопрочный пластик, титан или чугун. Для бытовых приборов предпочтительнее всего латунь. Она относительно недорого стоит, но при этом служит долго. Внутри корпуса устанавливается запорный элемент. Чтобы обеспечить ему необходимую для нормальной работы герметичность, используют уплотнители. Они могут быть изготовлены из пластика, каучуковой резины или сделаны путем наплавления тонкого слоя нержавейки.

Как работает арматура

Разберемся, как работает обратный клапан. Ничего сложного в этом нет. Пока поток внутри устройства отсутствует, запорный элемент герметично перекрывает трубу. Как только открывается вентиль, и вода начинает движение внутрь корпуса, напор жидкости поворачивает механизм и сдвигает запор. Все время, пока напор достаточно высок, запорный элемент удерживается им в открытом положении.

При нормальной работе арматуры вода под давлением течет в заданном направлении. Оно указано на корпусе прибора стрелкой. Когда давление падает до минимальных значений или поток изменяет направленность и пытается течь обратно, срабатывает механизм, и запор опускается в проем корпуса. Он полностью перекрывает движение жидкости. Таким образом арматура мешает потоку продвигаться в обратном направлении и поддерживает нормальное давление внутри системы.

Разновидности арматуры

В продаже можно найти несколько разновидностей клапанов-обраток. Принцип их действия одинаков, разница в конструкции. Кратко охарактеризуем каждый тип.

Пружинный

Считается самой компактной разновидностью. Бывает дисковым или двустворчатым. В первом случае запором служит пластинка-диск из металла. Пружина ее плотно прижимает к седлу. В этом положении путь для жидкости закрыт. Водный поток отжимает пружинку и поднимает диск. При пониженном давлении клапан закрывается. Это простейшая схема, которая хорошо работает в системах водоснабжения, где невозможен гидроудар.

Если есть вероятность гидравлического удара, устанавливают двустворчатые конструкции. Они такие же, как дисковые, но запорный элемент, открывая отверстие для жидкости, складывается пополам. Это смягчает последствия гидроудара. Есть модели двустворчатых клапанов со специальными амортизаторами. Их устанавливают в сложных гидросистемах.

Основными преимуществами пружинных устройств считаются компактность и небольшой вес. Особенно компактны межфланцевые модели, которым не нужны специальные фланцы для закрепления к трубопроводу. Пружинные системы очень просты в эксплуатации и монтаже, могут устанавливаться на горизонтальные, наклонные и вертикальные магистрали. Значимый недостаток — их нужно полностью снимать для ремонта.

Полезные функции обратных клапанов для воды. Классификация и размеры устройств

Оглавление:

• Для чего нужно устройство
• О принципе работы
• Виды и устройство обратных клапанов
• Размеры изделий
• Как установить клапан правильно
• Обратный клапан для воды насоса и насосной станции
  • Для глубинных насосов
  • Для насосных станций

Устройство прямого действия, обеспечивающее движение воды только в одну сторону, называется обратным клапаном. Запорная арматура функционирует за счет циркуляции жидкости и не требует подключения источников питания.

Механизм поддерживает стабильность работы систем теплового и водяного снабжения, а также выполняет защиту водопровода от повреждений в случаях возникновения аварий. Выясним, как работает устройство и какие задачи решает.

Для чего нужно устройство

Запорное устройство предотвращает движение потока жидкости в обратную сторону. Имеет небольшие размеры и поддерживает нужный напор в системе. Рассмотрим необходимость применения устройства в жилых помещениях. Оно используется в следующих случаях:

На трубах водоснабжения. Циркуляция горячей и холодной воды в частных и многоквартирных домах распределена по отдельным трубам. Порой разность давления приводит к тому, что горячая вода выдавливает холодную из камеры бытового смесителя и регулировка температуры жидкости становится невозможной. Клапан приводит давление к нормальным значениям.

На входе в водонагреватель. Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Арматура предотвращает отток.

В системе индивидуального отопления при наличии нескольких контуров нагрева (бойлер, теплый пол, батареи), имеющих разные значения гидравлических и напорных показателей. Запорное устройство нормализует показатели.

Перед прибором учета. Возникает вопрос, а зачем нужно монтировать обратный клапан на счетчике воды? Ответ прост: запорная арматура необходима, ведь она защищает прибор от возможной поломки, которую способен вызвать гидроудар, и предотвращает вращение турбины в обратную сторону.

В автономной системе водоснабжения подачу воды обеспечивает погружной насос. Он поднимает жидкость на поверхность и подает в дом под углом 5°-10° на расстояние до 10 м. Установка обратного клапана предотвратит стекание воды в скважину при отключении насоса.

О принципе работы

Принцип работы устройства таков: после прекращения подачи воды в полость трубы, затвор придавливается пружинным механизмом и остается в закрытом положении. В момент, когда перед клапаном образуется напор, достаточный для того, чтобы ослабить пружину, клапан открывается и в трубу начинает поступать вода.

Когда насос отключается — происходит понижение давления, затвор снова прижимается и перекрывает поток. Кроме силы сжатия пружины на затвор оказывает воздействие напор трубопровода, не позволяя клапану открыться.

Виды и устройство обратных клапанов

Конструкция клапана, как правило, проста. Она состоит всего лишь из нескольких компонентов, таких как корпус, рабочий орган и прижимной элемент. В зависимости от варианта исполнения могут встречаться другие детали: шток, шарнирный штифт, дисковый рычаг, пружина, шарик, эластомеры и подшипники.

Выделяют четыре вида бытовых устройств по типу запорного элемента:

Поворотные. Работают за счет вращения стального поворотного диска, расположенного внутри фитинга.

Шаровые. Поток жидкости перекрывает золотник, выполненный в форме шара.

Подъемные. Задвижка перемещается вверх, открывая путь воде и опускается вниз, перекрывая поток. Устройства монтируются только вертикально.

Дисковые. В качестве запорного элемента выступает прижимной диск.

По виду соединений клапаны подразделяются на следующие группы:

Муфтовые с резьбой. Предназначены для труб малого диаметра. Фиксируются с помощью резьбы, нарезанной во внутренних или на внешних частях двух муфт.

Межфланцевые. Выглядят, как вкладки. Устанавливаются между двумя соседними фланцами. Закрепляются шпильками или болтами.

Фланцевые. Оснащены соединительными фланцами с уплотнительными прокладками.

С держателем под сварку. Монтаж осуществляется с помощью сварки. Подходят для участков трубопровода, находящихся в агрессивной среде.

По виду материала, из которого изготавливается корпус, клапаны делятся на пластиковые (полипропиленовые), латунные и стальные.

Размеры изделий

Размеры запорной арматуры зависят от типа водопроводного оборудования, установленного в квартире или загородном доме. Вот основные ходовые разновидности:

Клапан с размером 1 дюйм. Пользуется высоким спросом.

Клапан на воду 1/2 дюйма. Не столь популярен из-за слабой пропускной способности.

Обратный клапан 3/4 дюйма. Качественное изделие для труб малого диаметра.

Выбирая изделие, нужно ориентироваться на 2 главные характеристики: давление и диаметр условного прохода. Первая обозначается аббревиатурой РУ (PN) — рабочее давление. Если клапан промаркирован символами РУ-20 или PN-20, значит он может эффективно работать при давлении не больше 20 бар. Второй параметр называется ДУ (DN) — условный проход.

Маркировка ДУ-22 или DN-22 говорит о том, что диаметр условного прохода устройства равен приблизительно 22 мм.

Параметр ДУ (DN) клапана должен соответствовать аналогичным параметрам всех соседних элементов. Следует устанавливать устройство с ДУ-25 (DN-25) только в связке с трубами и фитингами, промаркированными как ДУ-25 (DN-25).

Как установить клапан правильно

Проще всего осуществляется установка обратного клапана в муфтовом варианте исполнения. Он подходит для встраивания в системы отопления и водоснабжения как в квартирах, так и в частных домах.

Чтобы защитить приборы учета и другие сегменты сети от возникновения гидроудара, необходимо выполнить 3 простых действия:

Выбрать место расположения. В квартирах обычно врезают клапан обратного хода воды до счетчика или перед котлом отопления.

Взять фитинги нужного диаметра и намотать на резьбу уплотнитель: ленту, нить или лен.

Закрепить устройство с помощью фитингов, открыть водонапорный кран и проверить соединение на предмет протечек.

На корпусе клапана производители штампуют изображение стрелки. Оно показывает направление движения воды. Монтаж нужно выполнять с оглядкой на этот ориентир, иначе напор останется перекрытым после завершения работ и придется переставлять запорное устройство.

Дадим несколько советов:

В контур работающей водопроводной системы клапан устанавливают перед насосной станцией. Для этого на трубе выбирают место, на котором делают разрыв, и соединяют его запорным устройством.

В составе канализации клапан поможет предотвратить поступление отходов и сточных вод в обратном направлении. Монтаж выполняется на трубах подходящего диаметра при помощи врезки. Диаметр клапана может составлять 50-100 мм. Соединения чугуна или пластика производятся специальным переходником.

В одноконтурной системе отопления клапан необходим для создания давления теплоносителя за счет нагрева, без использования насоса. Монтаж выполняется аналогично процессу установки клапана на водопровод.

Порой даже надежная запорная арматура выходит из строя. Если случилась поломка, необходимо узнать о том, как разобрать обратный клапан. Это не сложно. Для начала нужно перекрыть поток рабочей жидкости и слить ее из системы. Затем следует открутить гайки, демонтировать фланцы или фитинги. Финальный этап — снятие запорного узла и замена вышедших из строя деталей. Сборка производится в обратном порядке.

Проводить монтаж запорной арматуры вблизи водяного счетчика нужно предельно аккуратно, чтобы не повредить пломбу, установленную работниками ЖКХ.

Обратный клапан для воды насоса и насосной станции

Ситуации, когда из кранов идет только холодная или горячая вода, а через котел отопления теплоноситель уходит в обратную сторону, могут возникать при неправильной работе насосной системы. Это происходит по причине снижения давления воды.

Для предотвращения сбоев рекомендуется установить запорное устройство для насоса. Его назначение состоит в том, чтобы исключать риск снижения давления и поломки насоса, перекрыть отток воды.

Клапан представляет собой небольшой цилиндр, с затворным механизмом и пружиной в форме округлого вращающегося лепестка. При отсутствии движения потока затвор плотно закрыт, а с появлением напора открывается, чтобы остановить отток в случае выхода из строя насосной установки.

Для глубинных насосов

Диаметр запорной арматуры для монтажа на глубинный насос должен соответствовать размеру трубы. Это позволит сделать соединение максимально герметичным. Новые модели насосов производятся уже в комплекте с обратными клапанами.

Глубинный насос перед установкой клапана нужно оснастить фильтром первичной очистки. Приемный запорный механизм насоса требует надежной защиты, поэтому клапан соединяют резьбой с перфорированной обоймой из нержавейки.

Для насосных станций

Запорные устройства, предназначенные для поверхностной насосной станции, решают такие же задачи, что и обратные клапана для глубинного насоса. Различие в том, что монтаж арматуры производится на всасывающий патрубок нагнетателя давления после храповика.

Использование запорного устройства поможет предотвратить аварийные ситуации в системах отопления и водоснабжения, положительно скажется на работе насосных станций, исключит наполнение водопроводных труб воздухом, позволит пользоваться водой некоторое время даже после отключения скважинного насоса.

Зачем нужен обратный клапан в водопроводной системы

Обратный клапан в водопроводной системе, нужен для того чтобы предотвращать отток воды из трубы (резервуара). Рекомендуется применять, чтобы:

• Вода не стекала назад в колодец или скважину при отключении насоса;
• обеспечить нормальный режим работы контрольно-измерительных приборов;
• давление в различных контурах отопительной системы было разным в установленных пределах;
• ТЭНы и теплообменники в водонагревателях не портились по причине отсутствия жидкости;
• сантехнические устройства и приборы работали долго и исправно.

В зависимости от возлагаемых требований зависит место установки. В большинстве оно находится перед теми узлами, за безопасность которых отвечает клапан.

1. Устройство и принцип действия + видео
2. Виды и конструкции + видео обзор
3. Пружинные клапана
4. Поворотный лепестковый
5. Шаровая модель
6. Как правильно выполнить установку + видео
7. Как самостоятельно изготовить обратный клапан
8. Советы специалистов

Устройство и принцип действия + видео

Какой бы тип устройства обратного клапана не взять в рассмотрение, приспособление состоит из одинаковых деталей:

1. Приемная зона, соединяемая с входной трубой.
2. Ограничитель, который может иметь одну или две створки, шар и т.д.
3. Фиксатор, удерживающий ограничитель.
4. Выходная зона (крепится к трубе для дальнейшего прохождения воды).

Элементы изготавливаются из металлов, металлосплавов и каучуковой резины.

Общая схема работы выглядит так:

1. Нормальное положение ограничителя – закрытое. Давление напора сжимает пружину, открывая проходное отверстие.
2. Жидкость беспрепятственно циркулирует, пока имеется достаточное давление.
3. При снижении интенсивности потока, его силы воздействия недостаточно, чтобы удерживать ограничитель в положении «открыто».
4. Заслонка остается закрытой, пока давление не увеличится до требуемого значения. Обратное движение жидкости по трубам исключено.

В продаже имеются различные модификации, обладающие различными конструктивными особенностями и устройством.

Виды и конструкции + видео обзор

Все зависит от того, каким образом организован запорный механизм, и как перекрывается проходное отверстие. В соответствии с этими критериями различают три основных вида обратных клапанов, каждый из которых подходит для определенных случаев, и имеет свои преимущества и недостатки.

Пружинные клапана

Клапан из латуни со сферической камерой

Комбинированный обратный клапан

Сборный корпус состоит из двух фрагментов цилиндрической формы, соединенных резьбой. Материалом для запорного механизма служит металл или пластик. Герметичность обеспечивают резиновые прокладки и специальная сантехническая лента, намотанная на резьбу. Канал перекрывается, когда пружина напряжена. Расслабляет ее напор под давлением.

Поворотный лепестковый

Такое название механизм получил благодаря соответствующей форме запорного элемента. Ось вращения «тарелки» находится над проходным отверстием. Сопротивление потоку обеспечивает пружинный механизм, который, срабатывая, открывает камеру, а при расслаблении перекрывает воду.

Обратный поток – давит на лепесток, перекрывающий канал. Минус такого клапана для трубопровода – скорый износ лепесткового механизма при большом внутреннем диаметре корпуса.

Шаровая модель

Данный класс устройств в корне отличается от изделий подъемного типа. Запорный механизм представляет собой шар, который под собственным весом опускается при недостаточном давлении воды, и перекрывает циркуляционный канал. Корпус оснащен съемной крышкой для удобства при обслуживании.

Отсутствие механических узлов указывает на продолжительный срок службы. Возможна замена шара на более тяжелый для изменения рабочих параметров.

Как правильно выполнить установку + видео

Чтобы, будучи в сборе, узел функционировал нормально, нужно в процессе монтажа придерживаться следующих правил:

1. Имеет значение направленность водяного потока. Прибор должен быть правильно сориентирован по направлению.
2. Выбирается открытое место трассы, чтобы в любой момент можно было заменить и отремонтировать запорное приспособление.
3. Установка обратных клапанов на воду производится так, чтобы сохранить горизонтальное положение. Это важно при монтаже подъемных и поворотных устройств.
4. Соединения герметизируются при помощи силикона, ФУМ-ленты, льняных волокон. Уплотнение должно выдерживать давление в трубопроводе.
5. Перед обратным клапаном по ходу жидкости врезается фильтр грубой очистки. Твердые частицы, ржавчина, окалина, попадая в запорный механизм, не дают ему плотно закрыться.

Каждый раз, приступая к монтажу, необходимо произвести ревизию корпуса и затвора на герметичность. Последовательность действий при монтаже всегда одна и та же:

1. Сливается вода из системы, которая предварительно перекрывается.
2. Вырезается участок трубы длиной, соответствующей размерам клапана.
3. На торцах трубы нарезаются наружные резьбы.
4. Устанавливается запорный механизм, соединения герметизируются.

Замечательно то, что покупать запорную арматуру не обязательно. Обратный клапанный затвор можно изготовить собственными руками.

Как самостоятельно изготовить обратный клапан

Такая возможность есть, так как устройство элементарного клапана простое в исполнении, а в продаже имеется все необходимое для этого. Стандартная муфта с наружной резьбой послужит в качестве седла. Корпус изготавливается из тройника с внутренней резьбой. Жесткость пружины установить сложно, но опытным путем ее можно подобрать.

Диаметр металлического шара должен быть немного меньше, чем внутренний диаметр тройника. Это обеспечит ему свободный ход. Крышкой послужит пробка, изготовленная из сантехнической резьбовой заглушки. Сразу нужно позаботиться, чтобы в наличии имелась лента ФУМ для герметизации резьбовых соединений.

Процедура изготовления усложнена только тем, что потребуется специальный инструмент. Прикручивать элементы воедино нужно ключами, газовым, в том числе. Помимо набора ключей понадобится ножовка по металлу, тиски, рулетка и инструмент для нарезания резьб, как внутренних, так и внешних. Если все это есть, изготовить обратный клапан сможет каждый.

Пошаговая инструкция выглядит следующим образом:

1. Муфта, служащая седлом вкручивается в боковое ответвление тройника. При этом важно утопить ее настолько, чтобы муфта перекрывала основной канал на 2-3 мм. Это не позволит шару произвольно перемещаться.
2. В рабочую камеру вкладывается металлический шар. Его можно взять от старого подшипника. Затем закладывается пружина.
3. Второй боковой патрубок закручивается, а соединение герметизируется. Устанавливается пробка, которая служит упором для пружины.

Главное, правильно подобрать пружину. Она должна иметь меньший диаметр, чем отверстие в тройнике и меньше шара. Но при этом при сжатии она не должна изгибаться, складываться относительно продольной оси. Требуемая жесткость определяется опытным путем после соответствующих замеров давления и пропускной способности.

Советы специалистов

Если назначение обратных клапанов – служить защитой элементов водопровода, необходимо устанавливать механизмы, изготовленные из латуни и других сплавов, устойчивых к коррозии. Когда речь идет об отоплении, работающем на специальном теплоносителе, исключающем появление ржавчины, можно использовать железные модели.

Специалисты рекомендуют врезать затворные элементы на расстоянии 350 мм от пола и более. Это правило распространяется на любой тип клапана. Когда система не предполагает наличие трапа, точка монтажа должна быть самой высокой по отношению к уровню водоотведения. А когда предполагается модернизация отопительной системы, клапан врезается в обратный контур перед котлом с теплообменникам.

Перед тем, как установить оборудование в многоквартирном доме, нужно учесть месторасположение водяного счетчика. Клапан устанавливается после него. Это в том случае, когда предусмотрено раздельное водоснабжение квартир. В любом случае все подключенные приборы, включая стиральную и посудомоечную машину, будут находиться в безопасности. И даже канализацию имеет смысл оснастить запорным обратным механизмом во избежание затопления сточными водами.

Как выбрать обратный клапан для воды: виды и характеристики

Обратный клапан для воды — это устройство, пропускающее поток воды в водопроводе, применяемые для предотвращения обратного движения воды. Он защищает водопровод от снижения давления воды, утечка или остановка работы насоса.

Зачем нужно устанавливать обратный клапан

Устройство представляет собой цилиндр с пружинкой внутри и круглой перекрывающей пластиной. Изначально клапан закрыт благодаря пружине внутри. Но под действием потока воды пружина ослабевает, и клапан открывается, пропуская поток через себя. Если сила потока ослабевает по причине утечки, остановки работы насоса или других причин, и под действием пружины перекрывающая пластина захлопывается. Если вода, не ощущая давления, идёт обратно, клапан не даёт ей такой возможности.

Такая система весьма полезна в отоплении и водоснабжении частного дома. Он не даёт воде в случае остановки работы насоса вытекать обратно в дачный колодец или другой источник воды. Во время перебоев с электричеством или отключения работы насоса, отпадает необходимость повторно заполнять всю систему водой. Часто размеры клапанов обозначаются в дюймах.

Вот перевод дюймов в миллиметры:

DN, дюймы	2	2,5	3	4	5	6	8	10	12
DN, мм	50	65	80	100	125	150	200	250	300

Характеристики

DN диаметр проходного отверстия или номинальный диаметр. Он достаточно условный и не соответствует реальному проходному диаметру внутри трубы.

Надо также учитывать толщину стен трубы. Для примера ниже приведена таблица, из которой видно, насколько реальный проходной диаметр отличается от номинального прохода.

Условный проход DN, мм	Наружный диаметр, мм	Толщина стенки, мм	Истинный внутренний диаметр
150	159	8	143
150	159	5	159

Все размеры условных проходов прописаны в Межгосударственном стандарте соединения трубопровода и арматуры (Москва, Стандартинформ, 2006). Диапазон размеров обратного клапана колеблются в пределах 15−200 мм.

Как правильно выбрать

При выборе устройства следует учитывать следующие факторы:

1. PN номинальное давление, что означает максимальное давление, при котором клапан будет безопасно функционировать. Значения условного давления PN также имеются в Государственном стандарте Союза ССР «Соединения трубопроводов и арматура» ГОСТ 26349–84. Кроме того, используются международные стандарты ISO, немецкие DIN и североамериканские ANSI.
2. Место установки.
3. Степень загрязнения окружающей среды.
4. Способ крепления к водопроводу.

По способу крепления клапаны бывают:

1. Крепление к полипропиленовым трубам с помощью сварки.
2. Фланцевое крепление, при котором фланцы крепятся с трубопроводом через фланцы.
3. Муфтовое крепление через резьбовую муфту. Обычно применяется при монтаже с трубами небольшого диаметра.
4. Межфланцевое крепление, когда клапан зажимается между фланцами трубопровода.

По типу устройства обратные клапаны для воды делятся на обратные затворы и непосредственно клапаны. Они отличаются друг от друга тем, что у обратного клапана в качестве внутренней перегородки находится золотник, а у обратного затвора затворка в виде круглого диска.

Затворка также бывают ударными (закрываются с ударом, который никак не влияет на работу системы) и безударные (закрываются мягко). Затворка могут быть выполнены из бронзы, титана, латуни, стали, чугуна и неметаллических материалов. В зависимости от способа исполнения затворки устройства делятся на типы:

1. Подъёмного типа. Под действием давления потока воды клапан поднимается, ослабляя давление пружины.
2. Шарового типа. У такого клапана вместо затворки находится шар, который в случае прекращения потока воды опускается, не давая воде идти обратно.
3. Поворотного типа. В нём затворка выполнена в виде откидной створки.
4. Межфланцевый. В нём также затворка выполнена в виде диска или створок, которые не дают воде идти обратно в случае отключения насоса.

Какие виды есть

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий воду, пар;
• максимально допустимая температура -250С;
• максимально допустимое давление — 16 бар;
• материал корпуса — латунь.

Обратный клапан шаровой V6516 (Ду 50−500, Ру 10) и RD12 °F (Ду 50−500, Ру 16)

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий сточные воды, техническую воду, жидкости рН 4−8;
• максимально допустимая температура -70С;
• максимально допустимое давление — 10 бар;
• материал корпуса — чугун.

Затвор обратный поворотный ГРАНЛОК®, межфланцевый, стальной

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий воду, пар;
• максимально допустимая температура -110С;
• максимально допустимое давление — 16 бар;
• материал корпуса — нержавеющая сталь.

Обратный клапан подъемный фланцевый серии RD50 °F стальной

• защита водопровода от обратного потока;
• монтируется в трубопровод, транспортирующий воду, пар;
• максимально допустимая температура -350С;
• максимально допустимое давление — 40 бар;
• материал корпуса — сталь.

Простые обратные клапаны имеют диаметр до 400 мм и используются в системах, где удары затворки в случае остановки работы системы не навредят дальнейшей работе гидросистемы. В гидро- и воздушных системах большого размера используются безударные поворотные клапаны. Также они не слишком требовательны к загрязнению воды.

Шаровые обратные клапаны используются чаще всего в сантехнике. Обратный подъёмный устанавливается только вертикально. Также такое устройство чувствительно к чистоте окружающей среды.

Где устанавливать

Чтобы под давлением в трубе с горячей водой вода через смеситель не попадала в трубу с холодной водой, применяют обратный клапан. Его же устанавливают и на счётчики воды по определенным правилам. Также обязательно монтируют в частных домах с автономной системой отопления перед насосом. Это связано с тем, что обратный поток воды раскручивает рабочее колесо насоса в обратном направлении, что может навредить работе насоса.

Таблица: приблизительная стоимость обратных клапанов для воды разных производителей

Название	DN диаметр	PN номинальное давление	Цена, руб.
Клапан обратный Текофи CB3448	40	16	2 176
Клапан обратный Текофи CB3448	50	16	2 223
Клапан обратный Текофи CB3448	65	16	2 791
Zetkama V275-l DN015 PN40 обратный межфланцевый клапан	15	40	1 997
Zetkama V275-l DN015 PN40 обратный межфланцевый клапан	20	40	2 062
Zetkama V275-l DN015 PN40 обратный межфланцевый клапан	25	40	2 263
АБРА-D-022S-NBR обратный клапан для канализации и пр. шаровой, резьбовой	25	16	1 523
АБРА-D-022S-NBR обратный клапан для канализации и пр. шаровой, резьбовой	32	16	1 523
АБРА-D-022S-NBR обратный клапан для канализации и пр. шаровой, резьбовой	40	16	2 256
Клапан обратный двухстворчатый Genebre 2401 09	50	16	1 318
Клапан обратный двухстворчатый Genebre 2401 09	65	16	1 554
Клапан обратный двухстворчатый Genebre 2401 09	80	16	2 065
Клапан обратный Kvant межфланцевый EPDM чугунный двухстворчатый	40	16	869
Клапан обратный Kvant межфланцевый EPDM чугунный двухстворчатый	50	16	895
Клапан обратный Kvant межфланцевый EPDM чугунный двухстворчатый	65	16	1 082
Клапан обратный с шаром 6516−16−050	50	16	3 031
Клапан обратный с шаром 6516−16−050	65	16	4 242
Клапан обратный с шаром 6516−16−050	80	16	5 638

Если не установить обратный клапан воды, то может:

• в смесителе для ванной или кухни из-за большого давления, горячая вода попадёт в кран с холодной водой, и из обоих кранов будет идти горячая вода;
• из-за вибрации, вызванной потоком воды, счётчики воды могут крутиться ещё быстрее, насчитывая несуществующие траты воды;
• горячая вода от электрического водонагревателя может идти в сторону стояка;
• в системе автономного водоснабжения при отключении насоса вода может пойти обратно;
• в двухконтурном газовом котле при отсутствии устройства может произойти откачка воды из нагревательного контура.
